根據國家標準（GB10810.5-2012）鏡片表面（凸面）耐磨要求：不應有可見的劃痕磨損和磨損面；通過耐摩擦的實驗及霧度值得測量，來判定是否合格；

那么接觸角測量儀根據其原理（如下圖一）；測量鏡片摩擦前及摩擦后其濕潤角的角度變化；來檢驗鏡片的表面處理適合達到標準；

?????????????????????????????????????

利用接觸角的疏水性原理，用于鏡片表面測量，測量角度越大，鏡片表面的表面能越小，耐摩效果越好；反之，測量角度越小，鏡片的表面能越大，耐摩效果越差；

?

本次接觸角機型：SDC-200型號

品牌：晟鼎

測試地點：

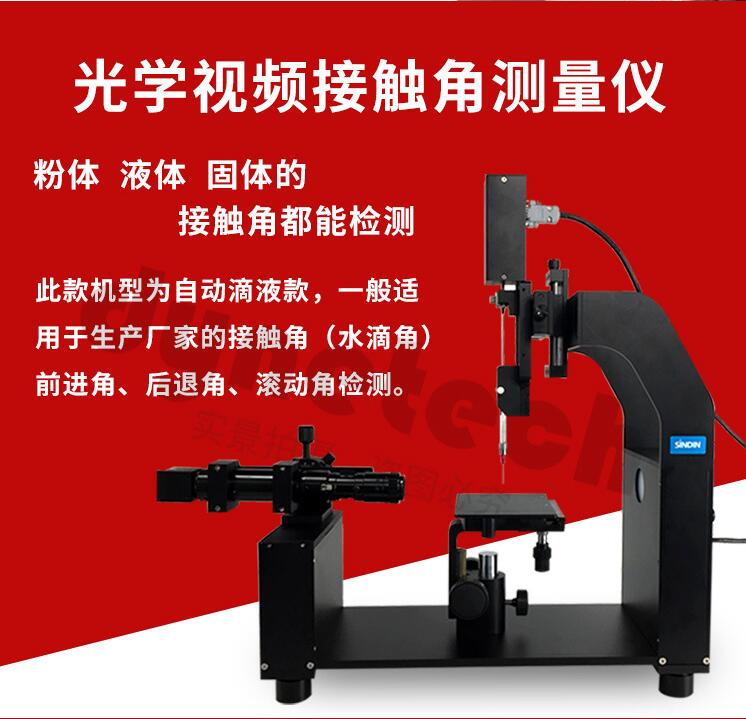

儀器外觀：

??

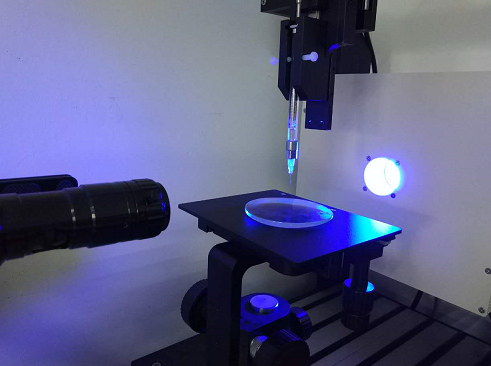

實驗過程：?

?1、取10片同一條件不同度數的鍍膜鏡片；分為A類、B類；并用接觸角測試測量鏡

片（凸面）角度；如下圖

?? ??

測量數據如下：

??????????????????????????????????????

?????????????????????????????????????????? 數據：A類 ????????????B類

?????????????????????????????????????????????115.458° ???????116.487°

?????????????????????????????????????????????116.561° ???????117.078°

?????????????????????????????????????????????117.509° ???????115.490°

?????????????????????????????????????????????117.476° ???????115.129°

?????????????????????????????????????????????114.980° ???????116.286°

?

?

2、按照國標要求，對A類樣品使用耐摩擦測試儀測量；B類樣品放置自然保存；

???并且使用霧度儀對A類樣品測量，霧度值都小于0.8%

3、對A類樣品，再次使用接觸角測量；同時對于放置一段時間的B類樣品測試；數據如下：

???

????????????????????????????????????????????? ?A類樣品： ????????B類樣品：

???????????????????????????????????????????????????106.305° ?????116.287°

???????????????????????????????????????????????????107.572° ??????116.778° ????

???????????????????????????????????????????????????109.305° ??????116.470°

???????????????????????????????????????????????????108.378° ??????115.629°

???????????????????????????????????????????????????105.761° ??????115.086°

?

通過以上實驗說明：

1、?使用接觸角測試儀，對于鏡片鍍膜處理后效果，是可以通過數據說明管控鍍膜的

質量；

2、?企業在管控時，可根據客戶要求，設備鍍膜后的接觸角測試數據；快速檢驗鏡片

鍍膜效果是否符合要求；

3、?同時參考國家標準，驗證接觸角的測量；以達到快速檢驗，提高檢測效率減少人工成本；

4、?根據表面能原理，替代使用達因筆及記號筆在鏡片表面劃痕印字的測試方法；以數據的形式體現。
