測試報告
基本信息：
實驗日期 |
2018.01.04 |
實驗員 |
肖功明 |
檢測設備： |

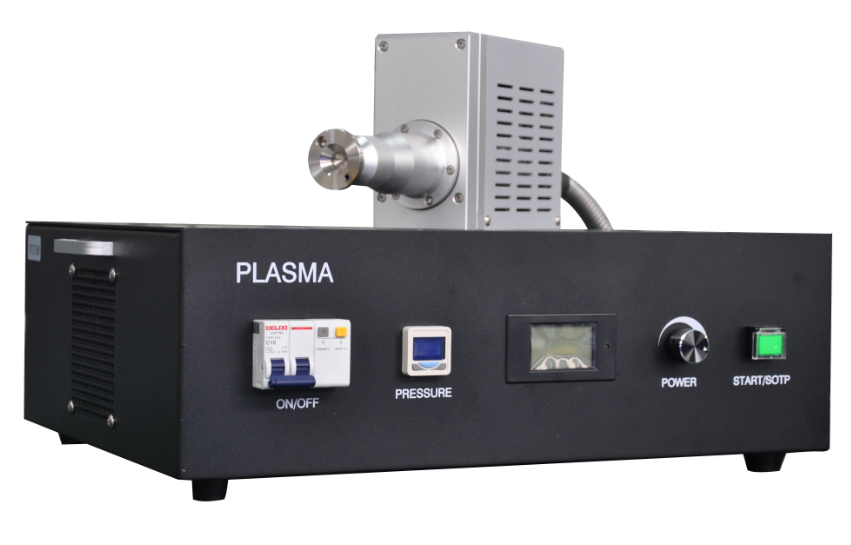

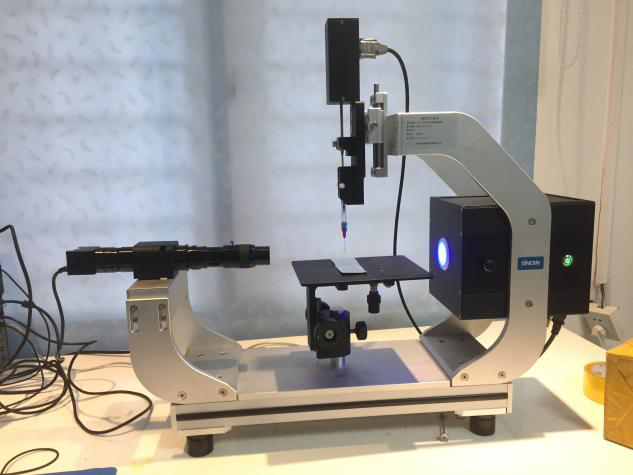

達因筆/接觸角測量?jī)x/等離子表面處理設備 |
型號 |
SDC-200/SPA2000 |
測試液體 |
水/達因液 |
液滴體積 |
2ul |
測試樣品 |
藍色帖膜 |
數量 |
1 |
實驗內容 |
采用等離子設備對樣品表面進行處理，要求在指定的走速范圍內清洗至54達因以上， |
||
測量結果：
| |||||||
處理前接觸角測試結果（角度單位：°） | |||||||
測量次數 |
1 |
2 |
3 |
4 |
5 |
平均角度 |
|
處理前 |
103 |
106.3 |
106.4 |
110 |
113.2 |
107.7 |
|
| |||||||
|
等離子處理參數： 670W功率；0.2MPa氣壓；100mm/秒的過速；50mm噴頭；樣品尺寸195*260mm；清洗距離5mm；清洗用時6.7秒 | |||||||
測量次數 |
1 |
2 |
3 |
4 |
5 |
平均角度 |
|
處理后 |
46.7 |
44.1 |
43.3 |
46.6 |
46.8 |
45.5 |
|

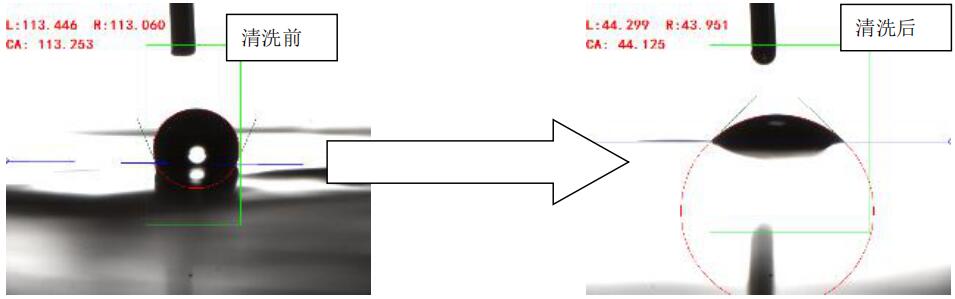

處理前后實際擬合圖對比 | |||||||
| |||||||
達因筆測試 | |||||||
|
38達因 （處理前） |
|
||||||
54達因（處理后） |
|
||||||
56達因（處理后） |
|
||||||
（3）結果分析
通過測的實際數據分析可以得出一下幾點結論：
（1）采用大氣等離子表面處理可以達到要求
（2）處理距離更小一些，或者增加處理時間可使樣品處理效果更好
（3）清洗效率比預期更好
