一、概述

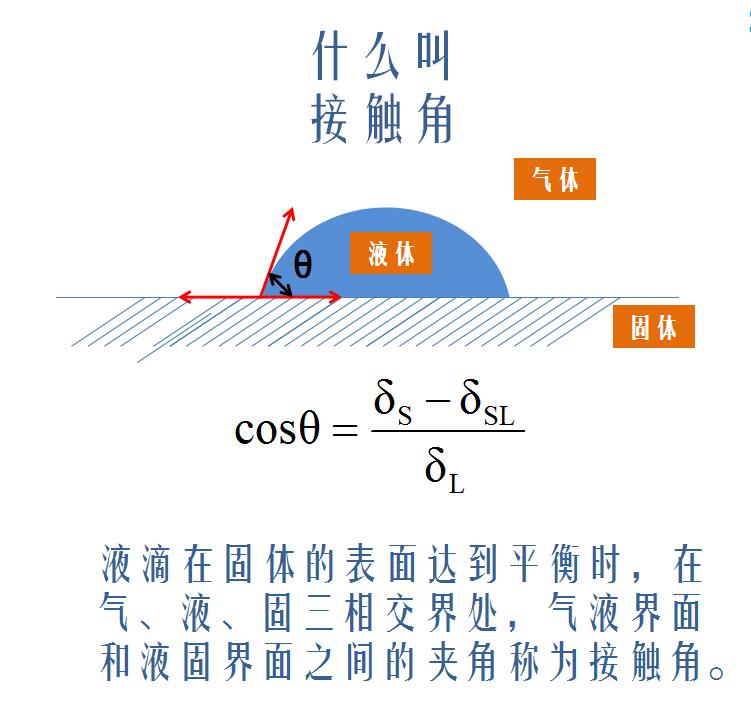

?????　液體在與固體接觸時，沿固體表面擴展的現象。又稱為液體潤濕固體。通常用接觸角來反映潤濕的程度。在液、固和氣三相的交界處作液體表面的切線與固體表面的切線（如圖），兩切線通過液體內部所成的夾角θ即稱為接觸角。當θ為銳角時，液體在固體表面上擴展，即液體潤濕固體；θ=0時，叫做完全潤濕；θ為鈍角時，液體表面收縮而不擴展，液體不潤濕固體，簡稱不潤濕；當θ=π時，稱為完全不潤濕。接觸角θ是描述液、固和氣三相交界處性質的一個重要的物理量。（以上信息摘抄自百度百科）

?

????　作為潤濕現象的一種研究方法，接觸角的研究長期以來一直停留在某個階段。以前，當人們需要用到接觸角測量?jī)x時，多半是從國外采購，國內的一些廠家還沒有完全形成完整常規的研究，晟鼎精密基于長期服務國內外接觸角測量?jī)x應用的客戶的經驗，全力提升我們的研究實力，現完全自主開發接觸角測量?jī)x硬件及分析軟件，晟鼎精密在接觸角分析領域取得了長足的進步。

　　固體表面特殊的潤濕性對自清潔，防輻射，微液體等領域具有潛在應用價值，液體在固體表面的潤濕性能一般采用切線法，寬高法，橢圓法，楊氏議程定義法來測量，接觸角可以定量描述表面的潤濕性能，其測量可通過接觸角測量?jī)x直線測量。現在，生物啟發特殊潤濕性能表面已經吸引了廣泛的科學關注，無論是在基本理論研究方面還是在實際應用方面。它已經成為一個持續增加的熱門研究課題，受動植物表面疏水性的啟發，許多研究人員嘗試用各種方法模似了自然界中特殊潤濕性能表面，集中在荷葉效應啟發的自清潔表面。超疏水表面是指與水的接觸角大于150度的表面，隨著研究的不斷加深，研究學者發現影響接觸角穩定的因素除平衡時間和溫度外，還有接觸角滯后和吸附作用，前進接觸角，后退接觸角和接觸角滯后表征出水滴在固體表面的動態行為，接觸角滯后與表面粘性緊密相關，接觸角滯后越小，液滴越易從表面滴落，反之亦然。

二、接觸角分析技術所依據的成像硬件

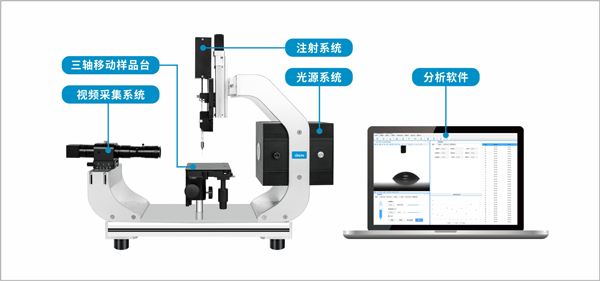

　　接觸角測量?jī)x的硬件設計主要影響到接觸角分析過程的成像效果。我們從設備的CCD，光源，樣品平臺，注液部分，每一個細節都考慮到操作人性化，測試精準化。接觸角分析技術指成像后對圖像進行分析并測值接觸角值的技術。長期以來，接觸角分析技術一直是決定接觸角測量?jī)x口碑及品牌的重要關注點?？梢哉f，接觸角分析技術是接觸角測量?jī)x核心的核心。

　　簡單擬合曲線的接觸角分析技術，試圖通過擬合曲線來分析接觸角值。德國和日本均采用過本技術，包括：（1）切線法；（2）圓法，寬高法（３）橢圓法（４）微分圓法，微分橢圓法。

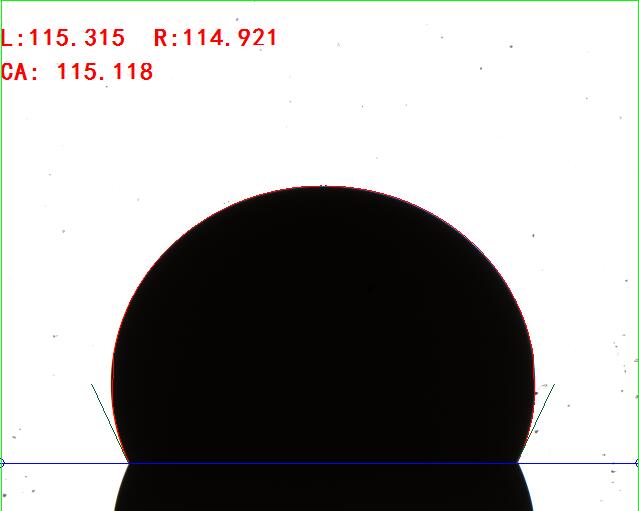

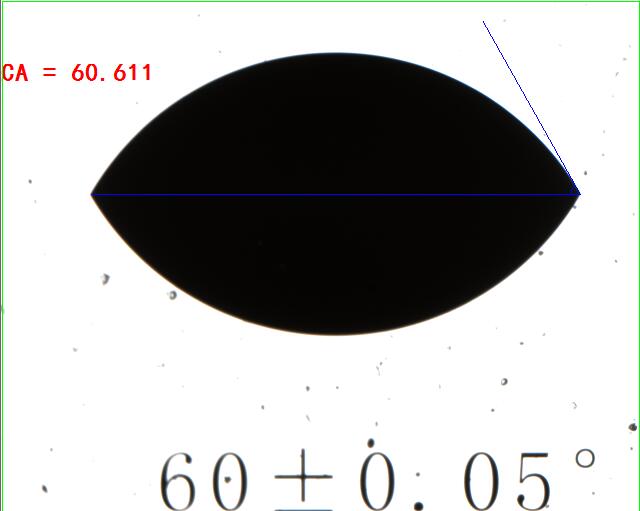

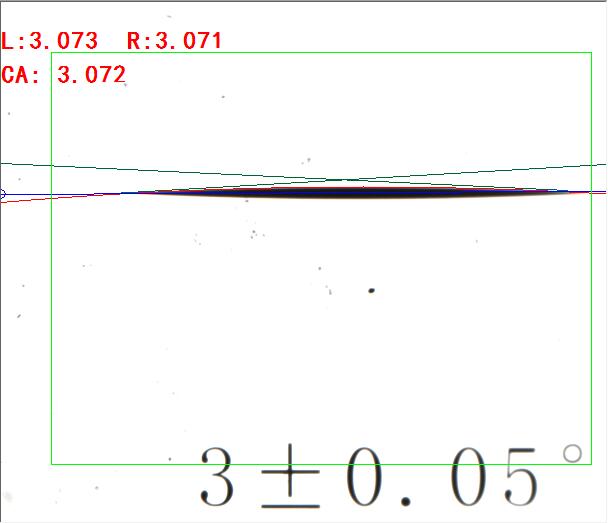

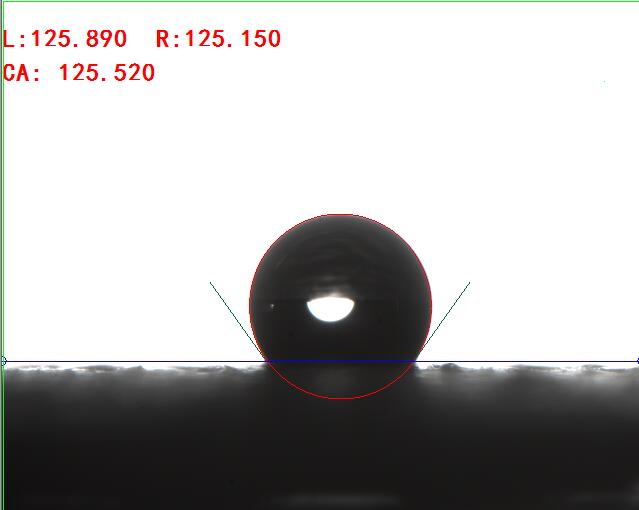

　　晟鼎精密在接觸角分析技術上取得了突破性發展。我們不依據任何理論假設，基于實際圖像成像，采用曲線尺擬合的方法分析接觸角值。在本方法中，我們把曲線定義為一個不均均的多花鍵組成的曲線尺，建立在圖像分析中立體花鍵的分析的基礎上，結合曲線的彈性（像素離形性）以及內聚力（固液體系分子內聚力），分析接觸角值。采用本方法，我們真正實現了分析各種形狀的接觸角值，包括前進、后退角，不規則圖像的接觸角等。測值范圍護大到4-180度，精度可真正達到0.02度。

三、現有接觸角測量?jī)x應用的接觸角分析技術分析：
　　基于我們的分析，結合現有接觸角分析技術，我們認為國內外的接觸角測量?jī)x所應用的分析技術基本可以總結如下：
1、簡單的角度分析儀階段：主要指國內的接觸角測量?jī)x，一些廠家的分析方法只是簡單的角度分析，全基本無法實現全自動接觸角計算。
2、標準接觸角測量?jī)x階段：國外的接觸角測量?jī)x包括德國、美國FTA、韓國SEO的儀等均是采用第三階段的接觸角分析技術和第二階段的接觸角分析技術。國內高端品牌是第二階段的接觸角測量?jī)x。
3、高級接觸角測量?jī)x階段：晟鼎精密提供曲線尺與液滴外形輪廓分析技術，全面提升了接觸角分析的精度與準度。

?

四、接觸角測量?jī)x測試精度受基準水平線確認的準確性影響

　　水平基準線的問題將會影響到接觸角測試的整個過程。而接觸角測量?jī)x測試過程中決定水平線的關鍵在于如下幾個方面：?

（1）良好的影像采集技術；?

（2）良好的光學系統；

（3） 訓練有素的操作者。

?但無論如何，確定好水平線，是接觸角測量?jī)x測值的最為關鍵的一步。接觸角測量?jī)x測值精度受表面潔凈度與均勻度影響。原來客戶在操作接觸角測量?jī)x時，需要手動找基線，對于不太熟悉的操作者，很多時候會國為基線不準確導致測試數據的不準確，晟鼎精密的軟件可實現一鍵式測試，無需手動找基線。

五、樣品表面潔凈度會影響測試結果么？

　　許多客戶在實測過程中，會產生這樣的問題，在不同儀器上測試過后的水滴角數值不同。這個問題上面我們討論了很多，但必須一而再的提出。您可以多點測值，看看是否不一樣，若誤差較大，則說明表面肯定存在問題。?所以在測試中必須確認是同一批次的樣品。當然，也可以采用等離子清洗的方式實現控制表面清潔度的目的。

　　接觸角測量?jī)x使用需求和精度要求：接觸角測量?jī)x的精度不能一概機而論，采用不同方法的接觸角測量?jī)x有不同的精度。正像前面描述的一樣，不同方法的接觸角測量?jī)x均有其用途和精度，關鍵是視客戶的具體應用需求而定。但總體而言，接觸角測量?jī)x的精度主要體現在有效像素?cái)?shù)，接觸角測量?jī)x光學系統的設計合理性等各個方面。具體建議客戶可以試測部分樣品后再?zèng)Q定采購何種接觸角測量?jī)x。

同時，由于接觸角測量?jī)x的主機設計并非對所有樣品都適合，所以，你一定要考慮到您的樣品的本身。如：

（1）樣品的尺寸大小。

（2）樣品的外形。

?

六、接觸角測量?jī)x選購概括：

結合我們的行業經驗，我們認為接觸角測量?jī)x的選購?fù)ǔ８爬ǘ钥梢詮娜缦聨讉€(gè)方面總體入手。

第一，您想完成什么測試目的？您的樣品尺寸及形狀是怎樣的？

第二，您了解的接觸角測試技術有哪些？這些技術您可能通過如下陳述基本有所掌握。

第三，您對供應商是否了解？

第四，您的預算如何？

?　　晟鼎精密儀器的合作客戶

高校用戶有：華南理工大學，廣東藥科大學，深圳大學，中國地質大學，遼寧化工大學，重慶大學等等

研究院所有：北京航空制造研究所，清華大學天津高端裝備研究院，福建電力科學研究院等等

各大企業有：富士康，捷榮，勁勝，三星，華為，步步高，伯恩光學，藍思科技，等等，

?

與進口接觸角測量?jī)x相比較，我們的不足：品牌影響力不夠大，硬件不及進口儀器人性化。

與國產接觸角測量?jī)x相比較，我們的優勢：價格優勢，安裝，維修售后方便快捷，軟件優勢。

如下幾點意見供您參考，你可以綜合考慮一下：
１、您的預算是否足夠。如果您的預算夠有10-30萬左右，那么您考慮壹臺進口的接觸角測量?jī)x也是一樣不錯的選擇。但如果您有這個費用，又想采購壹臺比較有技術含量的儀器，我建議您考慮一下晟鼎精密。

２、您的測試需求是怎樣的。
事實上，這個我們已經多次講了。但這個對您選購儀器非常重要。有時，您的測試需求有可能根本是一個非常簡單的需求，那么何苦化這錢買個貴的進口儀器。當然，排除您是一定相信國外的一定是好的儀器的信念。

?
