測試報告
基本信息：
實驗日期 |
2018.02.05 |
實驗員 |
肖功明 |
設備： |
視頻光學接觸角測量?jī)x/等離子清洗機? |
型號 |
SDC-200/SPA-2000 |
測試樣品 |
鍵盤 |
數量 |
一片 |
實驗內容 |
鍵盤軟按鍵，表面接觸角測量，表面等離子活化處理，處理后接觸角測量 |
||
測量結果：
?

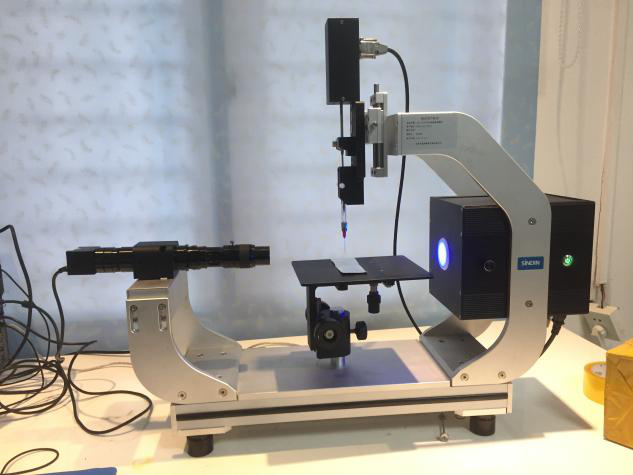

?SDC-200接觸角測量?jī)x-是晟鼎專為科研方面定制的，設備通過液滴形狀分析其接觸角、潤濕性能、表面張力、表面能等多項功能的專用設備
他的優勢：
1、外觀精美；由晟鼎精密研發設計團隊共同設計研發
2、測量數據；表面接觸角，粘附功，表面張力等數據的測試。
3、軟件功能強大，操作簡易，可全自動擬合圖像、可一鍵擬合多張圖片、可一鍵實時擬合視頻動態數據
4、應用廣泛；常規測量模式下均可測試
5、可擴展性強；后續可升級傾斜功能，高溫低溫環境功能等
6、售后完善；閃電發貨、2年質保、終身維護
處理前測試結果（角度單位：°）滴液量2ul | ||||
樣品/測量次數 |
1 |
2 |
3 |
平均角度 |
鍵盤 |
70.5 |
72.2 |
72.8 |
71.8 |
| ||||
?

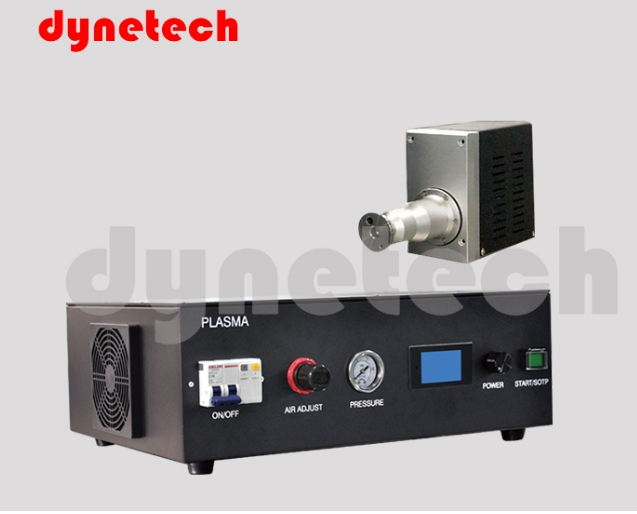

大氣等離子處理后 | ||||
|
電路技術：高壓激勵電路技術，可實現高輸出功率，達到1200W。 | ||||

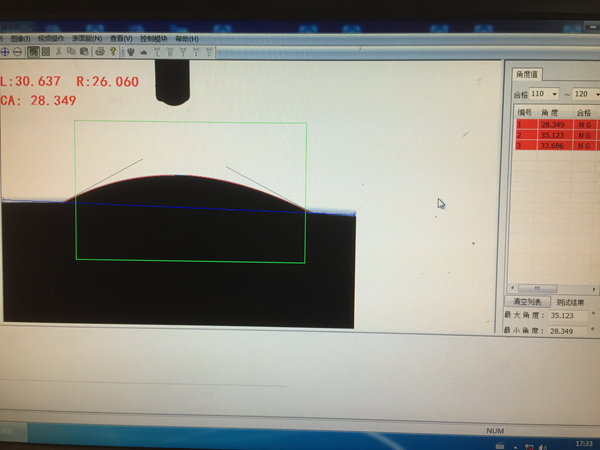

處理后的接觸角（角度單位：°） | ||||
樣品/測量次數 |
1 |
2 |
3 |
平均角度 |
鍵盤 |
28.3 |
35.1 |
33.6 |
32.3 |
| ||||
?
一、結果分析
?
結論：
如上圖所示，表面如果沒有去做處理，可能會存在如標記那般噴涂不穩、脫落等產品問題！
我們可通過接觸角角度來分析樣品表面的附著力，處理之前接觸角為71.8度，這個時候的樣品表面并不是非常理想的噴涂狀態，當油墨噴上去后可能就如同次液滴一般無法與樣品表面進行深層次貼合
經過等離子處理后接觸角度為32.3度，可想而知，如此時再進行噴涂效果肯定會比處理之前要好得多
