近年來，由于智能產品的多功能性，在設計上日趨復雜化、精細化，以及產品使用環境的多樣性，對于防水、耐腐蝕的能力也更加重視，這種趨勢將推動納米鍍膜、防護涂層市場的穩步增長。

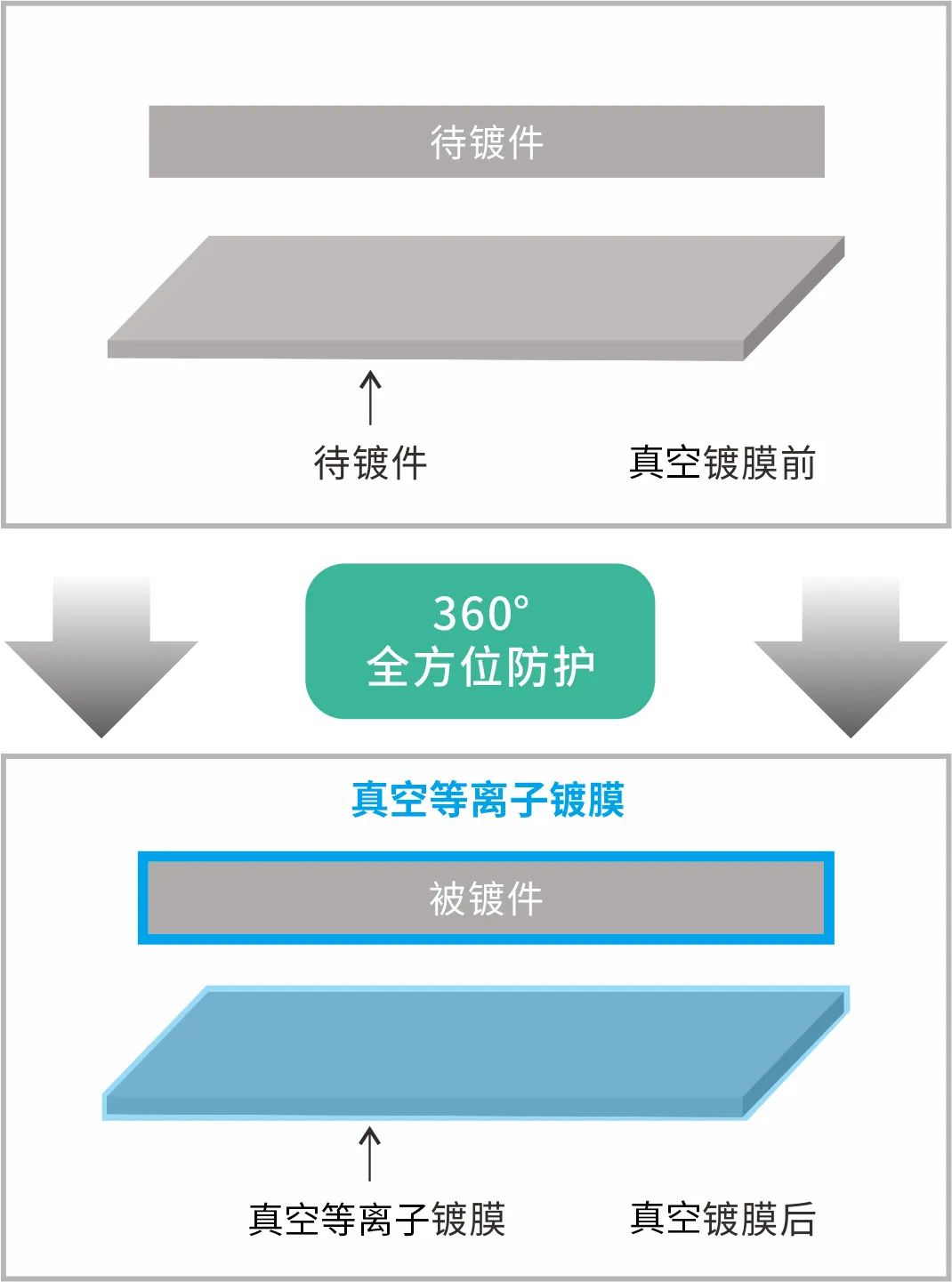

一、真空等離子鍍膜的原理

真空等離子鍍膜是以等離子聚合為基礎，（*等離子體聚合通常是指單體在等離子體環境下聚合形成涂層的方法），將氣體或液態單體蒸發注入真空艙內，聚合物單體在高頻電磁場電離出的等離子體環境內，產生聚合反應，在基材表面聚合形成薄膜。

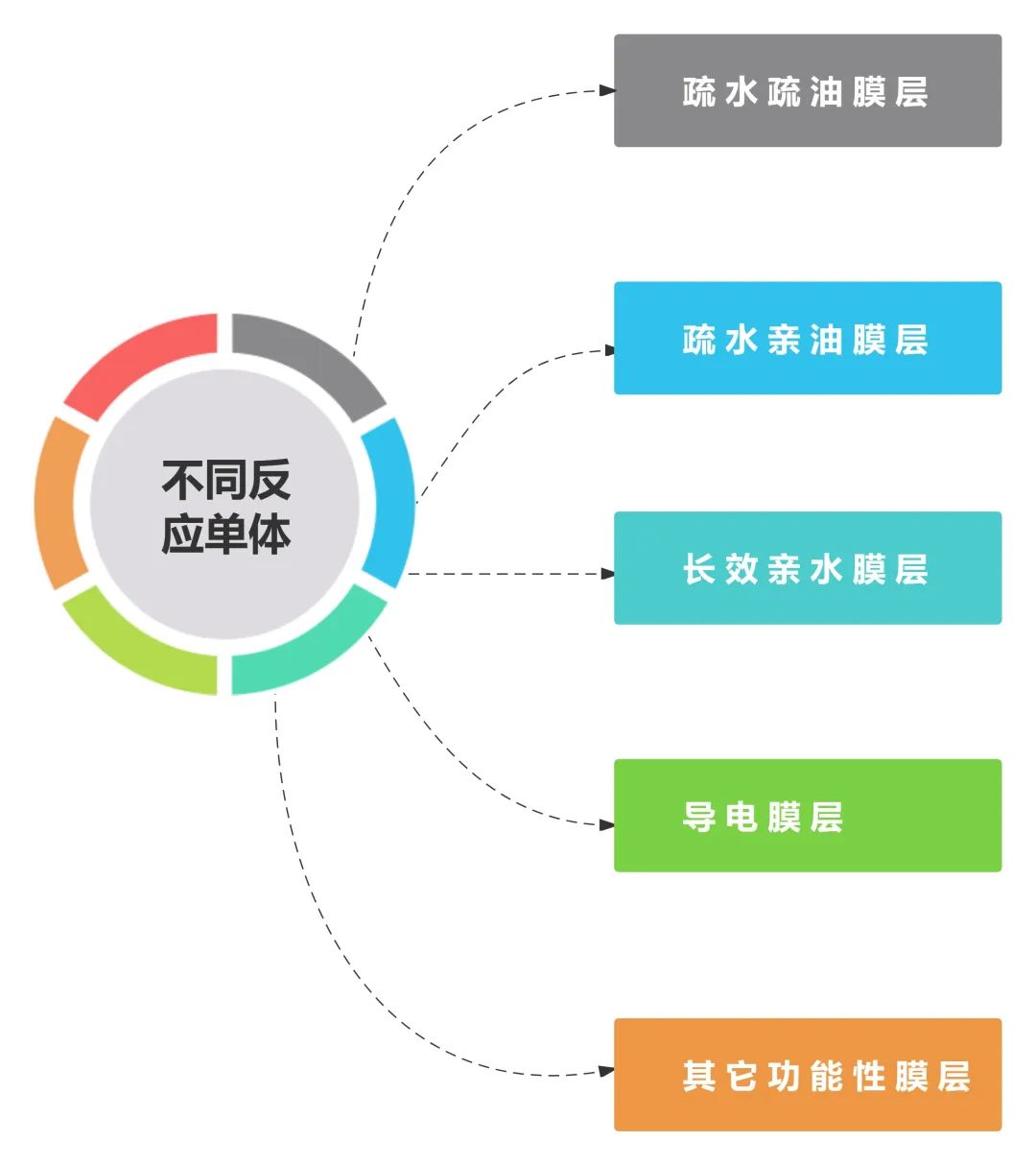

二、多樣功能性膜層

不同反應單體通過等離子聚合氣相沉積方式可以鍍上不同功能性膜層，結合可鍍基材的廣泛性，能夠?qū)崿F(xiàn)多種特定功能的需求。除電子消費品以外，電子產品整機、模組及其印制電路板均可通過納米薄膜技術進行防護，基于不同的功能，還可以實現在光學材料、醫用材料、紡織材料等方面的應用。

1.疏水防水膜層

在真空等離子環境中，通過等離子引發聚合，在材料表面化學氣相沉積一層或多層納米級微細粗糙結構低表面能聚合物膜層，常用于防水及防腐等運用領域。

*圖片源自網絡，侵刪

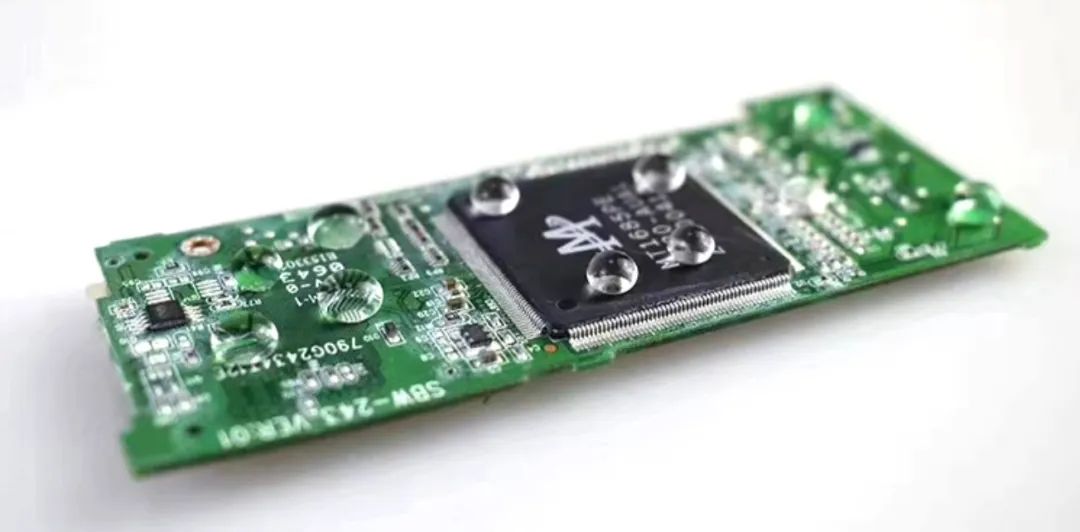

案例：PCB  IPX7防水鍍膜

PCB（印刷電路板）是現代電子設備中廣泛使用的一種基礎元件。鍍膜是PCB生產過程中的一個重要步驟。PCB鍍膜工藝技術是指將一層薄膜涂覆在PCB的表面，用于保護電路板免受受潮、環境污染和氧化腐蝕。

*圖片源自網絡，侵刪

晟鼎真空等離子鍍膜能通過等離子引發聚合，在PCB表面化學氣相沉積一層或多層疏水防水膜層保護 PCB電路板，免受受潮與氧化腐蝕等不良影響。

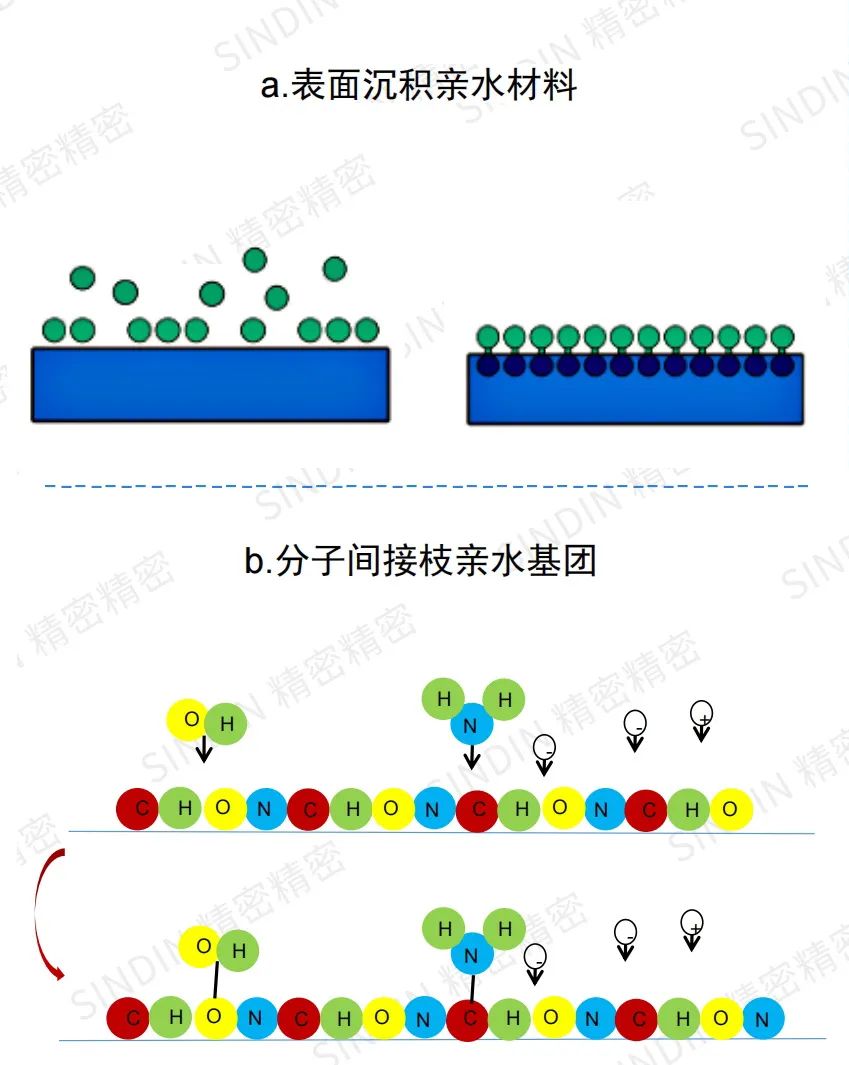

2.長效親水鍍膜原理

a.單體聚合反應在材料表面沉積高表面能的膜層改變產品表面能。

b.含有親水基團（-OH -COOH -NH2等）的藥水經等離子處理，在材料表面接枝親水基團，改變材料表面潤濕性能。

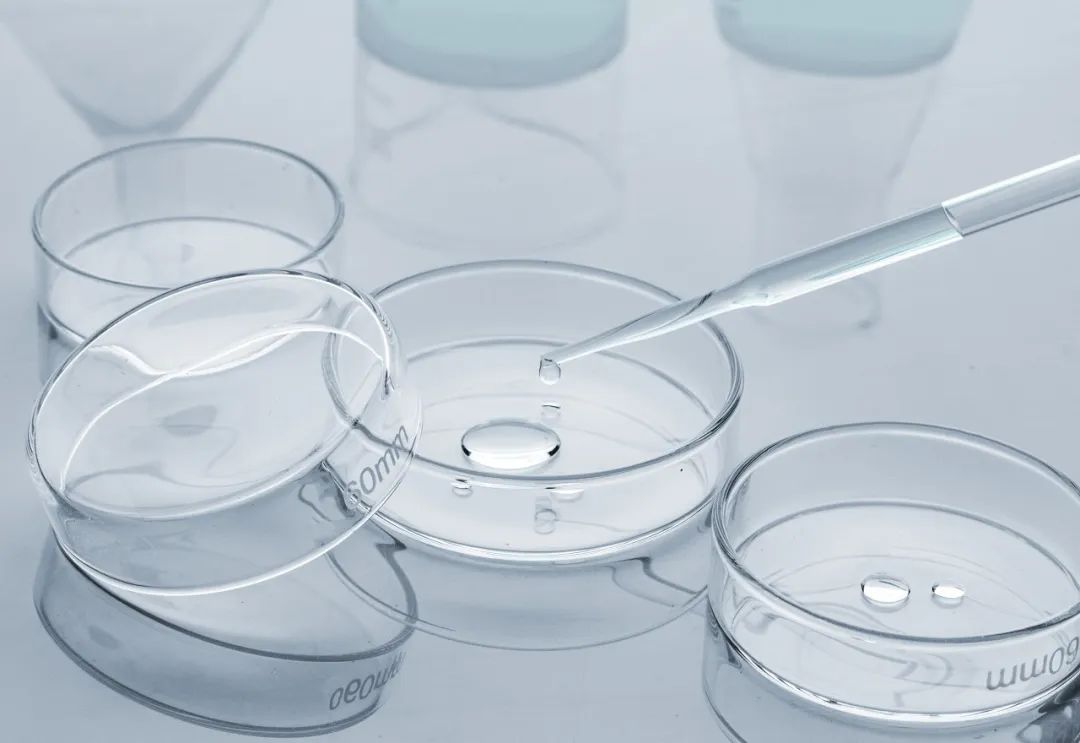

案例：生物培養皿

在實際的貼壁細胞培養實驗中，為了確保貼壁細胞可以很好的貼附在培養皿表面， 細胞培養皿的表面需要經過特殊的改性處理， 在表面引入親水因子， 以適應貼壁細胞的生長與繁殖，這種處理被稱為 TC 表面處理。

生物培養皿有長效親水要求，常規等離子處理時效性無法滿足該要求，可使用晟鼎真空等離子鍍膜，通過含有親水基團（-OH -COOH -NH2等）的藥水經等離子處理，在材料表面接枝親水基團，在培養皿表面形成一層長效親水膜層，從而滿足生物培養皿長效親水的要求。

3.疏水親油膜層

選擇特殊單體，等離子聚合為具備不同極性基團的膜層，使其產品表面具備疏水親油的功能。

案例：玻璃針管

玻璃針管在輸入不同的藥劑或液體時，需要根據其特性等進行表面性質調整，達到應用的需求。本次案例是要將玻璃針管表面達到疏水親油的效果。

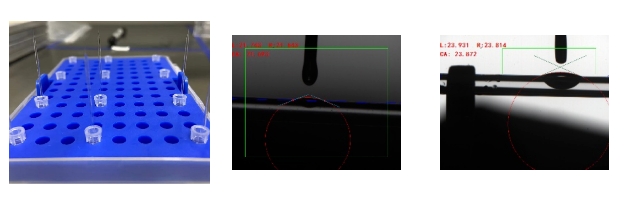

*組圖①為玻璃針管鍍膜前后的接觸角對比（油）

處理前水滴角：24.6°；處理后水滴角23.7°

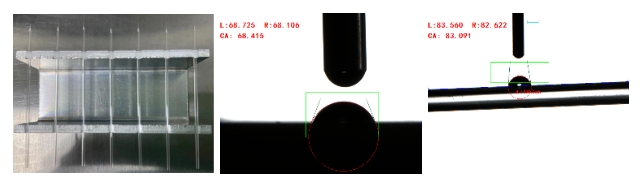

*組圖②為玻璃針管鍍膜前后的接觸角對比（水）

處理前水滴角68.4；處理后水滴角83°
